Varmeløsninger i bolig
Viftekonvektor
En viftekonvektor er en form for radiator med stor overflate og integrert vifte som drar luft gjennom konvektoren. Viftekonvektoren plasseres normalt i stue/kjøkken. En viftekonvektor er en punktvarmekilde. Det vil si at det vil bli varmest nærme viftekonvektoren og i rommet den er plassert i, så vil de blir lavere temperatur jo lenger vekk fra viftekonvektoren man kommer. En viftekonvektor tas ut for å kunne gi en gjennomsnittstemperatur på 21 °C i leiligheten.

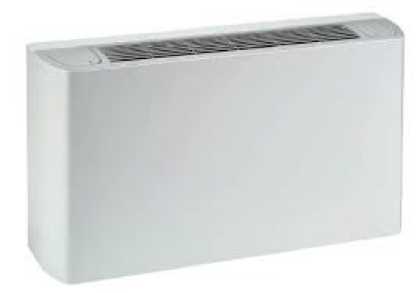

Figur 1: Clivet ElfoSpace viftekonvektor
Viftekonvektoren leveres med ferdig påbygd styringspanel. Her kan man sette viftekonvektoren på AUTO, eller styre konvektoren AV/PÅ selv. Dersom viftekonvektoren styres på AUTO vil den automatisk slå seg av/på for å oppnå ønsket settpunkttemperatur i rommet. Viftekonvektoren reguleres da etter en integrert temperturføler som måler romtemperaturen som suges inn i den integrerte viften i konvektoren.
Det installeres ikke varme i soverom, og det vil da være en lavere temperatur her.
Varmeanlegget er ikke dimensjonert for å varme opp kald ventilasjonsluft om vinteren. Det vil si at når det er minusgrader ute, så må el. batteriet i ventilasjonsanlegget kobles inn slik at ventilasjonsanlegget blåser inn temperert luft i boligen, dvs. minimum 21 °C. Hvis det blåses inn kald luft fra ventilasjonsanlegget, vil dette bidra til å kjøle ned boligen.
Det er viktig å lese vedlegg i FDV-brukerveiledning og funksjon for styring av viftekonvektor. Styring av viftekonvektor kan variere litt fra produkt til produkt.
Vannbåren gulvvarme
Vannbåren gulvvarme avgir varme til et rom via rør fylt med vann som ligger under gulvoverflaten. På den måten vil gulvet være varmeavgiveren i boligen.

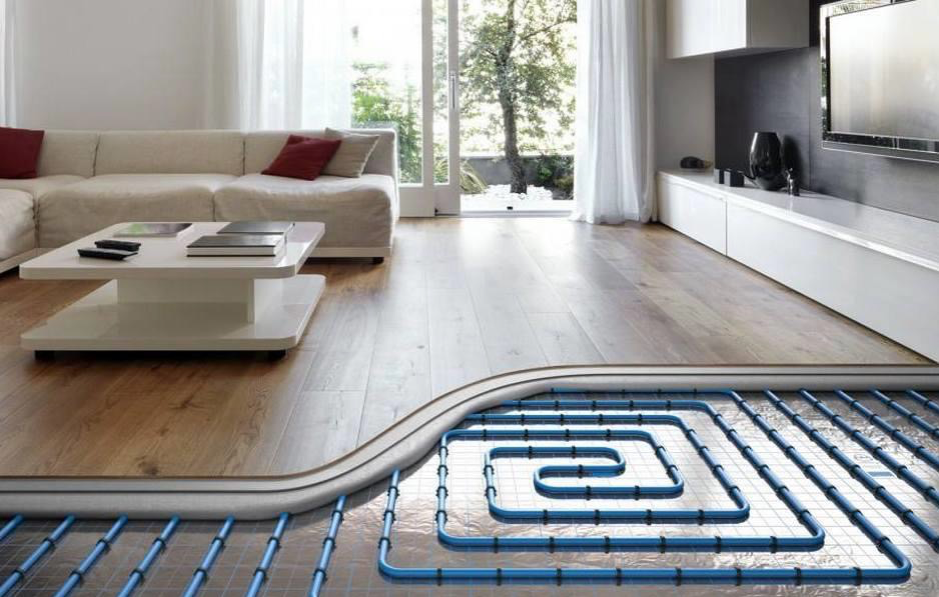

Figur 2: Illustrasjon vannbåren gulvvarme
En nytt bygg har som regel et dimensjonerende varmeeffektbehov på 20 til 30 W/m². Et gulv avgir ca. 10 W/m² varmeeffekt for hver grad forskjell i temperatur mellom overflaten på gulvet og lufttemperaturen. Det vil si at på den kaldeste vinterdagen må gulvets overflate være 2 til 3 grader varmere enn rommet. Dersom vi ønsker 21 °C inne, må altså gulvets overflate være henholdsvis 23-24 °C.
Hvor mye varme som leveres i ulike rom reguleres ved å endre vannmengden som sirkulerer i hvert rom. Til å regulere pådraget som endrer vannmengden brukes en romtermostat. Termostaten monteres på vegg i det rommet den skal styre. Termostaten føler på lufttemperaturen i rommet, og gir beskjed til reguleringsventilen for rørsløyfen om den skal åpnes eller lukkes.

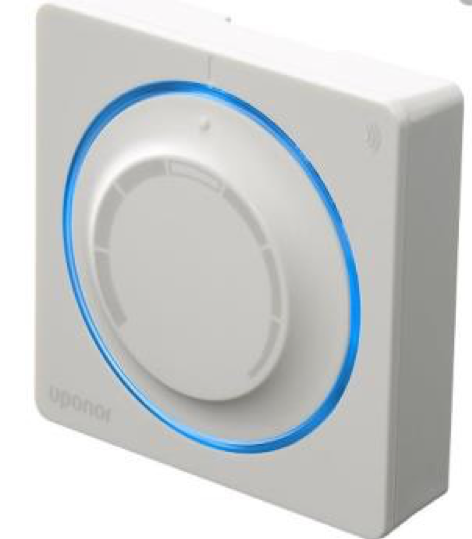

Figur 3: Romtermostat
Det feltet på romtermostaten som ikke er skravert gir en romtemperatur på 21 °C. Dette er den romtemperaturen som anlegget er beregnet for ved dimensjonerende utetemperatur. Dimensjonerende utetemperatur varierer avhengig av hvor i landet bygget er. I Stavanger området er dimensjonerende utetemperatur -13 °.
Dersom en ønsker det varmere eller kaldere i rommet kan en vri på rattet til ønsket temperatur er oppnådd. Vannbåren gulvvarme er et tregt system, det vil si at det tar tid før anlegget oppnår den endrede settpunkttemperaturen.
Et våtrom, og da spesielt baderom hvor en går barfot, har et «komfortvarmebehov».
Lufttemperatur på 24 til 26°C er ofte ønskelig. Termostaten som regulerer gulvvarmen i badet regulerer etter romtemperaturen, ikke gulvtemperaturen.
De fleste parkettleverandører har satt en begrensning på maks gulvtemperatur. Noen leverandører skriver at maks overflatetemperatur på undergulvet som parketten legges på er 27 °C. Andre leverandører stiller krav til maks temperatur på overflaten av parketten. Ved «standard» gulvoppbygning med gulvvarmerør innstøpt i betong og parkett oppå, så vil normalt en vanntemperatur på 35 °C gi en maks. overflatetemperatur på parketten på 27 °C. Når gulvvarmeanlegg blir idriftsatt blir derfor vanntemperaturen ut på gulvene stilt inn på 35 °C. Men nøyaktig hvilken overflatetemperatur en får med en vanntemperatur på 35 °C vil variere ut ifra hvilken parkett/overflate som er valgt av kunden. Beboer må derfor selv kontrollere hvilke krav som er satt til den parketten/toppgulvet som er valgt og sjekke at temperaturen på gulvet tilfredsstiller kravene. Dersom temperaturen er for høy eller lav er det mulig å justere på vanntemperaturen. Parkettleverandørene advarer også mot å ha tepper med gumiert bakside på gulvet. Da vil ikke varmen fra gulvet slippe opp gjennom teppet og varmen samler seg under teppet.
Temperaturen under teppet kan komme opp mot temperaturen på vannet som sirkulerer i gulvvarmerørene, og dette kan skade parketten.
Når det installeres vannbåren varme i boligen er det viktig å prosjektere ventilasjonsanlegget slik at en unngår spalte under døren for ventilasjonsluft, da det vil kjøle ned gulvet ved døren. Ventilasjonsluften bør føres inn gjennom egen overluftsventil i vegg eller dør, eller gjennom spalte over døren. Det må være størst mulig avstand mellom avtrekksventil og lufttilførsel på bad.
Informasjon over er ment som veiledning. Det kan være flere element som pårvirker temperatur i rommet. Interne bidrag slik som lamper, maskiner etc. og eksterne element som vind og sol. Hensikten med dette skrivet er å skape bedre forståelse for det fantastiske produktet vannbåren varme er i forhold til energi, miljø og fleksibel oppvarming.
